Konfiguracje CNC

Najbardziej istotne parametry mające wpływ na działanie cyklu:

Pozycja	Parametr	Znaczenie	Parametry dodatkowe
1	_FR	Tryb wycofania	0 - bez wycofania, 1 - odjazd w osi Z, 2 - odjazd najpierw w Z, potem w XY, 3 - zarezerwowane, 4 - wycofaj max. w osi narzędzia, 5 - przyrostowy odjazd w osi narzędzia
3	_ST	Płaszczyzna skrętu	0 - nowa, 1 - addytywna
4	_MODE	Tryb skrętu	27 - ZYX
			30 - YZX
			39 - ZXY
			45 - XZY
			54 - YXZ
			57 - XYZ
Więcej...
14	_DIR	Kierunek obrotu	-1 - kierunek ujemny, +1 - kierunek dodatni, 0 - brak ruchu (tylko obliczenia)

Wprowadź linię cyklu aby odczytać jego parametry:

Sprawdź parametry Wyczyść

Wszystkie parametry cyklu:

Pozycja	Parametr	Znaczenie	Parametry dodatkowe
1	_FR	Tryb wycofania (Retraction mode)
			0 = bez wycofania (no retraction)
			1 = Wycofaj w osi Z (Retraction machine axis Z)
			2 = Wycofaj najpierw w osi Z, a następnie w XY (Retraction machine axis Z and then XY)
			3 = zarezerwowane (reserved)
			4 = Maksymalne wycofanie w osi narzędzia (Maximum retraction in tool direction)
			5 = Przyrostowe wycofanie w osi narzędzia (Incremental retraction in tool direction)
2	_TC	Nazwa zestawu danych rotacji (Name of swivel data record)
			"" = brak nazwy - tylko jeśli istnieje jeden zestaw (no name - if only 1 swivel data record exists)
			"NAZWA" = nazwa zestawu danych skrętu (name of swivel data record)
			"0" = cofnięcie wyboru zestawu danych (Deselected swivel data record - delete the swivel frames)
3	_ST	Płaszczyzna skrętu (Status transformation)
			MIEJSCE JEDNOSTEK:
			0 = Nowa (New, swivel level is deleted and recalculated using the current parameters)
			1 = Addytywna (Additive, swivel level is added to active swivel level)
			MIEJSCE DZIESIĄTEK: Wymiana końcówki narzędzia tak/nie (aktywne tylko przy ustawionej funkcji IBN SWIVEL)
			0 = Nie aktualizować wierzchołka narzędzia (Do not replace tool tip)
			1 = Aktualizuj wierzchołek narzędzia (Replace tool tip - TRAORI)
			MIEJSCE SETEK: Dojście/wyrównanie narzędzia
			0 = Nie dojeżdzaj narzędziem (Do not approach tool)
			1 = Podjazd narzędziem (Approach tool)
			2 = Wyrównanie narzędzia tokarskiego (gdy oś kinematyczna B jest ustawiona do frezowania w trybie obrotowym IBN) (Align turning tool - when B axis kinematic is set up for milling in IBN swiveling)
			3 = Wyrównanie narzędzia frezującego (gdy oś kinematyczna B jest ustawiona do frezowania w trybie obrotowym IBN) (Align milling tool - when B axis kinematic is set up for milling in IBN swiveling)
			9 = zarezerwowane (reserved)
			MIEJSCE TYSIĘCY: Parametr wewnętrzny „Obrót w trybie JOG”
			MIEJSCE DZIESIĄTEK TYSIĘCY: Zobacz parametr kierunku _DIR
			0 = Obróć „tak” (Swivel "yes")
			1 = Obróć w kierunku „nie”, „minus” (Swivel "no", "minus" direction)
			2 = Obróć w kierunku „nie”, „plus” (Swivel "no", "plus" direction)
			MIEJSCE SETEK TYSIĘCY: Zobacz parametr kierunku _DIR
			0 = Zgodny (Compatibility)
			1 = Wybór kierunku „Minus” zoptymalizowany (Direction selection "Minus" optimized)
			2 = Wybór kierunku „Plus” zoptymalizowany (Direction selection "Plus" optimized)
4	_MODE	Tryb skrętu (Swivel mode)
			BIT 7 6:
			0 0: pojedynczymi osiami (standard) -> patrz parametry _A, _B, _C (Swivel angle axis-by-axis (ZYX) -> see parameters _A, _B, _C)
			0 1: kąt przestrzenny -> patrz parametry _A, _B (Solid angle -> see parameters _A, _B)
			1 0: kąt projekcji -> patrz parametry _A, _B, _C (Projection angle -> see parameters _A, _B _C)
			1 1: bezpośredni obrót osi -> patrz parametry _A, _B (Direct rotary axis swivel mode -> see parameters _A, _B)

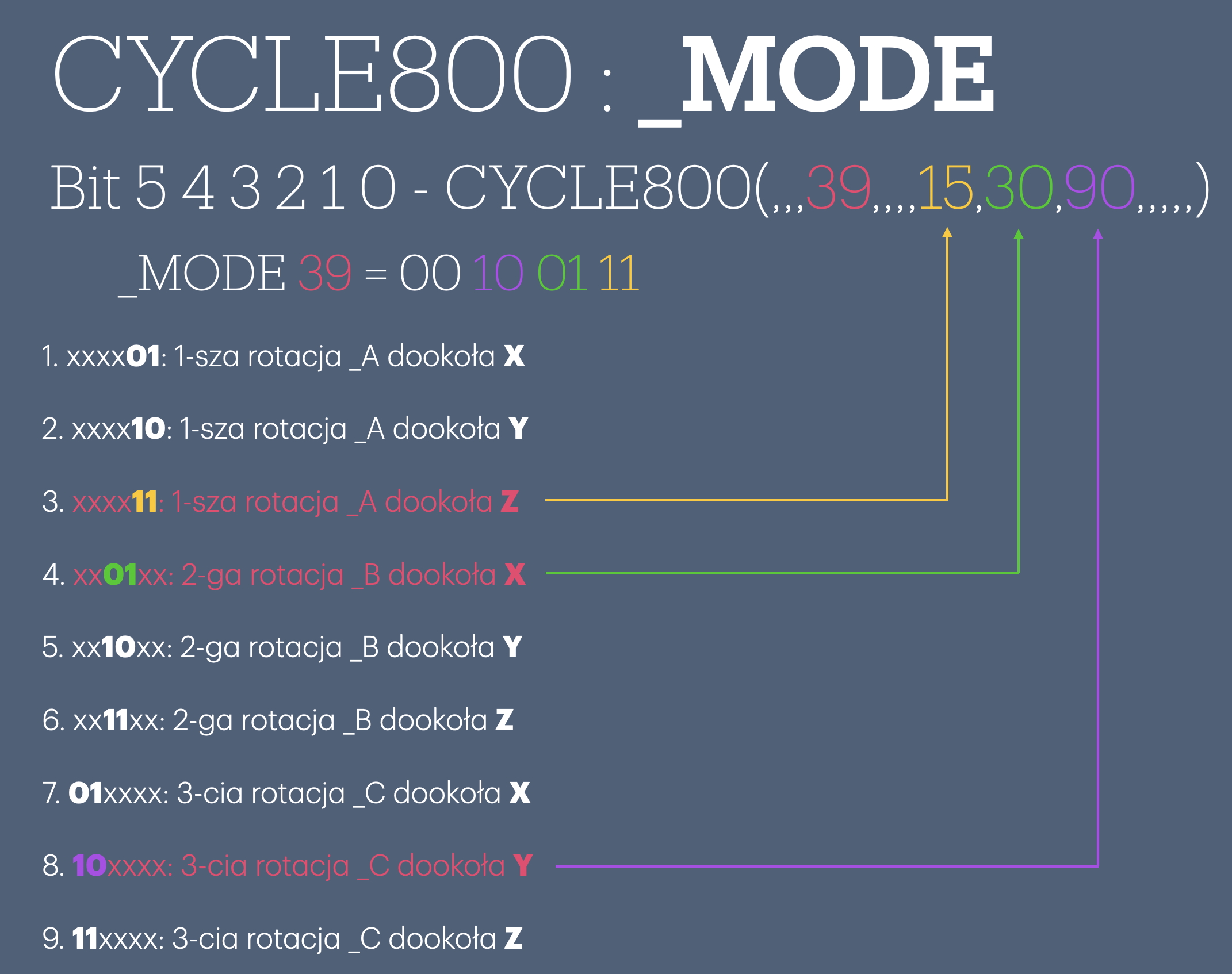

			BIT 5 4 3 2 1 0: nie ma zastosowania w kątach przestrzennych
			x x x x 0 1: pierwsza rotacja _A wokół X (1st rotation _A around X)
			x x x x 1 0: pierwsza rotacja _A wokół Y (1st rotation _A around Y)
			x x x x 1 1: pierwsza rotacja _A wokół Z (1st rotation _A around Z)
			x x 0 1 x x: druga rotacja _B wokół X (2nd rotation _B around X)
			x x 1 0 x x: druga rotacja _B wokół Y (2nd rotation _B around Y)
			x x 1 1 x x: druga rotacja _B wokół Z (2nd rotation _B around Z)
			0 1 x x x x: trzecia rotacja _C wokół X (3rd rotation _C around X)
			1 0 x x x x: trzecia rotacja _C wokół Y (3rd rotation _C around Y)
			1 1 x x x x: trzecia rotacja _C wokół Z (3rd rotation _C around Z)
			Wskazówka: Bit 0 do 5 w przypadku kąta przestrzennego jest bez znaczenia
5	_X0	Punkt odniesienia X przed obrotem (Reference point X prior to rotation)
6	_Y0	Punkt odniesienia Y przed obrotem (Reference point Y prior to rotation)
7	_Z0	Punkt odniesienia Z przed obrotem (Reference point Z prior to rotation)
8	_A	Kąt osi (Axis angle)
			1. Kąt osi (tryb skrętu pojedynczymi osiami) (Axis angle - axial swivel mode)
			2. Kąt obrotu w płaszczyźnie XY wokół osi Z - tryb skrętu kąt przestrzenny (Angle of rotation about the Z axis in XY plane - solid angle swivel mode)
			3. Kąt osi (skręt przez kąt projekcji) kolejność osi (Axis angle - projection angle swivel mode - sequence of axes)
9	_B	Kąt osi (Axis angle)
			1. Kąt osi (tryb skrętu pojedynczymi osiami) (Axis angle Axis angle - axial swivel mode)
			2. Kąt obrotu w przestrzeni wokół osi Y (tryb skrętu kąt przestrzenny) (Angle of rotation in space about the Y axis - swivel mode 'solid angle')
10	_C	Kąt osi (Axis angle)
			1. Kąt osi (tryb skrętu pojedynczymi osiami, kąt projekcji) (Axis angle - axial, projection angle swivel modes
11	_X1	Punkt zerowy X po obrocie (Reference point X after rotation)
12	_Y1	Punkt zerowy Y po obrocie (Reference point Y after rotation)
13	_Z1	Punkt zerowy Z po obrocie (Reference point Z after rotation)
14	_DIR	Kierunek obrotu (Direction)
			-1 (minus) = mniejsza wartość osi obrotowej (standard) ((minus)...Lower rotary axis value (default))
			+1 (plus) = większa wartość osi obrotowej ((minus)...Lower rotary axis value (default))
			0 = brak ruchu osi obrotowych (tylko obliczanie) (Do not swivel (merely calculate swivel frame))
15	_FR_I	Przyrostowa wartość wycofania w kierunku osi narzędzia (Value (inc) of retraction in tool direction incremental)
16	_DMODE	Tryb wyświetlania (Display mode)
			0 = Zgodność, poziom obowiązujący przed rozpoczęciem cyklu wywołania pozostaje aktywny (Compatibility, the level effective before cycle call remains active)
			1 = G17 - aktywny tylko w cyklu (G17 - only active in the cycle)
			2 = G18 - aktywny tylko w cyklu (G18 - only active in the cycle)
			3 = G19 - aktywny tylko w cyklu (G19 - only active in the cycle)

* Parametry 15 i 16 nie występują w każdej wersji sterowanie (Powerline, Solutionline)
