Transformacje

Wybierz rodzaj transformacji dla żądanej metody obróbki lub rotacji osi narzędzia, wskazując jej rysunek. Dostępne są dwie metody rotacji poprzez wykorzystanie macierzy translacji oraz wektora osi narzędzia. Pierwsza z nich stosowanana jest np. przy obrotach układów, a w konsekwencji obrotu stołu czy głowicy, druga dla ustalenia położenia kąta narzędzia w obróbce wieloosiowej ciągłej lub też indeksowanej. Wprowadzone są także dodatkowe kalkulacje stosowane przy odjazdach bezpiecznych, odkręcaniu głowicy, nowej pozycji współrzędnych punków, itp.

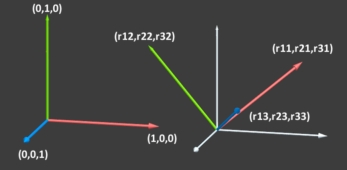

Kąty przestrzenne

Obliczenie kąta przestrzennego dla płaszczyzny obróbki w oparciu o macierz translacji. Rotacja następuje poprzez użycie trzech obrotów wokół osi stałego układu lub względem nowego położenia osi układu obracanego. Stosowane dla operacji obróbki indeksowanej.

Wektor osi narzędzia

Obliczenie osi narzędzia na podstawie jego wektora i dostępne osie obrotowe obrabiarki. Stosowane między innymi dla operacji obróbki symultanicznej.

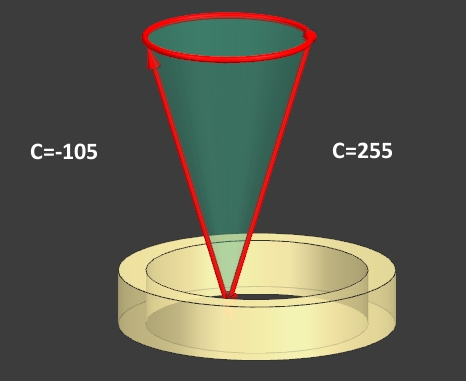

Przemieszczenia komponentów (rotacje, odjazd bezpieczny)

Kalkulacje przemieszczeń i obrotów stosowanych w obróbce CNC
